Šiame automobilyje yra vienas ar daugiau standartą ISO 10542 :2012. atitinkančių tvirtinimo rinkinių. Kiekviename tvirtinimo rinkinyje yra: keturios inercinės ritės, peties diržas, vienas juosmens diržas.
Bendroji informacija
Saugos instrukcijos yra labai svarbios užtikrinant saugumą kelionės metu. Būtina reguliariai tikrinti įvairius sistemos komponentus ir juos pakeisti, jei atsiranda nusidėvėjimo ar pažeidimo požymių.
Svarbūs perspėjimai:
- Siekdami užtikrinti savo saugumą, atkreipkite dėmesį, kad vežant asmenis bet kokiu būdu, neatitinkančiu šiame vadove pateiktų montavimo instrukcijų (netinkama neįgaliųjų vežimėlio padėtis, draudžiamas sėdynių naudojimas ir kt.), avarijos atveju kyla papildomų pavojų.
- Peties diržas skirtas tik keleiviui, sveriančiam ne mažiau kaip 22 kg, pritvirtinti. Mažiau sveriantys keleiviai turi naudoti vaikams pritaikytą tvirtinimo sistemą. Nenaudokite saugos diržo neįgaliojo vežimėliui pritvirtinti.
- Neįgaliųjų vežimėlis turi būti pritvirtintas prieš prisegant keleivį.
- Neatlikite jokių įrangos pakeitimų.
- Dėl instrukcijų, susijusių su vežimu (pritvirtinimo vietomis ir kt.), kreipkitės į neįgaliųjų vežimėlių gamintoją. Taip pat turite įsitikinti, kad šis vežimėlis tinkamas vežti automobiliu, įskaitant papildomą jo įrangą (akumuliatorių ir kt.). Jei ne, prieš veždami keleivius tokiame vežimėlyje išimkite tokią įrangą ir ją saugiai pritvirtinkite automobilyje, kad susidūrimo atveju nebūtų išsviesta.
- Įsitikinkite, kad tvirtinimo diržai išdėstyti taip, kad būtų išlaikyti rekomenduojami tvirtinimo kampai. Taip pat būtina užtikrinti, kad neįgaliųjų vežimėliui Matmenys būtų pakankamai vietos.
- Naudokite tokį neįgaliųjų vežimėlį, kurio konstrukcija atitinka standarto ISO 7176-19 : 2008 atitinkamo skirsnio reikalavimus, t. y. Tarpas tarp inercinių ritinių priekyje turėtų būti ne mažesnis kaip 30 cm ir turėtų sudaryti maždaug 25° kampą iš abiejų sėdynės pusių, kaip parodyta A paveikslėlyje. Tarpas tarp inercinių ritinių gale turėtų būti ne mažesnis kaip 30 cm ir turėtų sudaryti maždaug 5-10° kampą iš abiejų sėdynės pusių, kaip parodyta B paveikslėlyje.
- Ritės vienu metu gali būti pritvirtintos tik prie vieno neįgaliųjų vežimėlio.
- Pritvirtindami neįgaliųjų vežimėlį, turite užtikrinti, kad dirželiai būtų tinkamai išvynioti ir būtų matoma A etiketė „LOCKED“. Panaudoję ir atjungę rites, įsitikinkite, kad dirželiai laikomi atokiau, kad susidūrimo atveju jie nepažeistų grindų ir nebūtų išsviesti.
- Diržai negali būti sutepti alyva, tepalu ir chemijos produktais, ypač akumuliatorių rūgštimi.
Jei automobilis patenka į avariją, kai naudojamas diržas, nedelsdami jį pakeiskite.
Peties diržo aukščio reguliavimas
Peties diržo laikiklio aukštis turėtų būti sureguliuotas pagal jums patogiausią padėtį. Visada nustatykite peties diržo laikiklio aukštį, kad saugos diržas eitų per peties centrą, atokiau nuo veido, bet kad neslystų nuo peties.
Norėdami pakelti peties diržo laikiklį aukštyn, stumkite saugos diržo laikiklį aukštyn ir kiekvienoje galimoje padėtyje pasigirs spragtelėjimas. Sureguliavę atleiskite reguliavimo mygtuką ir pabandykite paslinkti peties diržo laikiklį aukštyn ir žemyn, kad įsitikintumėte, ar jis gerai užfiksuotas norimoje padėtyje. Nustatę tinkamą padėtį, švelniai patraukite saugos diržą, kad įsitikintumėte, jog peties diržo laikiklis užfiksuotas.
Norėdami nuleisti žemyn, paspauskite atleidimo mygtuką (A), stumkite peties diržo laikiklį žemyn, tada paleiskite mygtuką ir švelniai patraukite saugos diržą, kad įsitikintumėte, jog peties diržo laikiklis užfiksuotas.
Montavimo instrukcijos
Ritėms pritvirtinti galima naudoti pagrindų porą priekyje ir porą gale. Jei automobilyje įtaisyta pritaikomoji konfigūracija (padėtis, kai neįgaliųjų vežimėlis yra priekyje arba gale), priekyje A bus dvi pagrindų poros ir dvi gale B. Įsitikinkite, kad naudojate tinkamus pagrindus, atsižvelgdami į tai, ar neįgaliųjų vežimėlis yra priekyje, ar gale. Naudojamos skirtingos spalvos, kad būtų lengviau sumontuoti rites: 1.pilka spalva - priekinė padėtis; 2.juoda spalva - galinė padėtis.
Pakelkite kiekvienos iš keturių inercinių ritinių fiksatorių 1 ir pritvirtinkite ritę prie bėgio, tada atleiskite fiksatorių, kad pritvirtintumėte ritę. Pakelkite kiekvienos iš keturių inertinių ričių dalį 1 ir pritvirtinkite ritę prie bėgelio, tada atleiskite fiksatorių, kad pritvirtintumėte ritę. Deguonies baliono laikiklis 1 tvirtinamas prie vieno iš bėgelių 3 ant grindų.
Pritvirtinkite ritę ant pagrindo taip pat kaip ir rankinę ritę Priekinių ričių (rankinių) naudojimas, tada prijunkite jungtį.
Montuojant sėdynes arba apvyniojant aplink ričių pagrindus 3, turite atkreipti dėmesį į laidus ir jungtis.
Magnetai 4 yra išdėstyti ant grindų, kad dirželius būtų galima palikti neišvyniotus, o galinius įtaisus būtų galima pasiekti iš automobilio galo ir būtų lengviau pritvirtinti neįgaliųjų vežimėlį.
Montavimas:
- Stumkite ritės kilpą į šoną ant pagrindo.
- Pastumkite ritės kilpą į šoną ant pagrindo, iš vidaus link automobilio išorės.
Naudojimo instrukcijos
Gamintojas gali pateikti rašytines instrukcijas, kaip prižiūrėti ir naudoti neįgaliųjų vežimėlio ir žmonių tvirtinimo sistemą. Naudokite tik į priekį atsuktą neįgaliųjų vežimėlį, kurio konstrukcija atitinka atitinkamą standarto ISO 7176-19 dalį (transportuoti pritaikytas neįgaliųjų vežimėlis).
Šiose instrukcijose pateikiami šie aprašymai: a) neįgaliųjų vežimėlio ir jame sėdinčio asmens montavimo sistema ir naudojimo instrukcijos; b) automobilyje naudojamos tvirtinimo įrangos tipas; c) įtaisai, reikalingi neįgaliųjų vežimėliui pritvirtinti prie tvirtinimo vietų; d) neįgaliųjų vežimėlio ir jame sėdinčio asmens diržų bei tvirtinimo sistemos komponentų valymo vadovas.
Rekomendacijos:
- Naudojant kitą keleivio saugos diržą nei tas, kuris skirtas neįgaliųjų vežimėliui, kuriame sėdi asmuo, pritvirtinti, gali sumažėti jo efektyvumas.
- Neįgaliųjų vežimėlio ir (arba) asmens tvirtinimo sistema turi būti naudojama tik su neįgaliųjų vežimėliu, atsuktu į automobilio priekį.
- Būtina pakeisti neįgaliųjų vežimėlio ir (arba) asmens tvirtinimo sistemos komponentus, įskaitant įtvirtinimo įtaisus, jeigu jie buvo naudojami susidūrimo metu.
- Neįgaliųjų vežimėlio ir (arba) asmens tvirtinimo sistemą galima naudoti tik vienam neįgaliojo vežimėliui ir vienam asmeniui.
- Saugos diržų laikikliai negali būti naudojami keleiviui pritvirtinti.
- Vežant automobiliu, susijusi neįgaliųjų vežimėlio įranga tvirtinama prie neįgaliųjų vežimėlio arba išimama iš jo ir tvirtinama automobilyje, kad laisvai nejudėtų ir susidūrimo atveju nesužalotų automobilyje esančių asmenų.
- Vežant automobiliu, prie neįgaliųjų vežimėlio priešais keleivį pritvirtintos dalys, išskyrus kojų atramas, turi būti nuimtos ir pritvirtintos, kad būtų sumažinta neįgaliųjų vežimėlyje sėdinčio asmens ir automobilyje esančių žmonių sužeidimo rizika.
Demonstracija – „Q'Straint“ ištraukiami neįgaliojo vežimėlio tvirtinimo diržai neįgaliojo vežimėliui pritvirtinti | „Superior Van & Mobility“
Priekinių ričių (rankinių) naudojimas
Norėdami užfiksuoti ar atfiksuoti rites, naudokite mygtuką 1, esantį ant galinės dešiniosios apdailos: paspauskite mygtuką, kad atfiksuotumėte rites, ir pakelkite, kad vėl užfiksuotumėte. Norint atfiksuoti elektrines rites, degimas turi būti įjungtas. Sistema persijungia į budėjimo režimą praėjus maždaug 10 minučių po degimo įjungimo, kad būtų išsaugota automobilio akumuliatoriaus energija. Tada, norint atfiksuoti rites, reikės vėl įjungti degimą.
Išėmimas: Paspauskite fiksatorių 2, kad atjungtumėte jungtį, tada nuimkite ritę nuo pagrindo taip pat kaip ir rankinę ritę Priekinių ričių (rankinių) naudojimas.

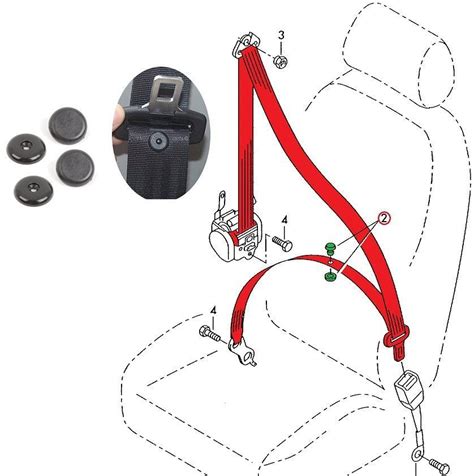

Galinis saugos diržas
Galinis saugos diržas 1 gali būti naudojamas neįgaliųjų vežimėliui arba galinei vidurinei sėdynei. Šiame automobilyje telpa ne daugiau kaip penki keleiviai.
Naudojimas neįgaliųjų vežimėliui
- Nuimkite saugos diržą nuo jo laikiklio, esančio ant galinės kairiosios durų atramos.
- Laikydami saugos diržo liežuvėlį, įkiškite jį į neįgaliųjų vežimėlio kairiąją tvirtinimo sagtį.
- Laikydami vidurinį diržo liežuvėlį, įkiškite jį į galinės dešiniosios ritės sagtį. Spauskite, kol išgirsite spragtelėjimą (užsifiksavimo garsą).
- Norėdami atfiksuoti saugos diržą, paspauskite mygtukus ant kiekvienos sagties, kad atlaisvintumėte liežuvėlius. Nelaikykite už dirželių.
Naudojimas vidurinei sėdynei
- Nuimkite saugos diržą nuo jo laikiklio, esančio ant galinės kairiosios durų atramos.
- Laikydami saugos diržo liežuvėlį, įkiškite jį į vidurinė sėdynės kairiąją sagtį 5.
- Laikydami vidurinį saugos diržo liežuvėlį, įkiškite jį į vidurinė sėdynės dešiniąją sagtį 4. Spauskite, kol išgirsite spragtelėjimą (užsifiksavimo garsą).
- Norėdami atfiksuoti saugos diržą, paspauskite mygtukus ant kiekvienos sagties atvirkštine tvarka, kad atlaisvintumėte saugos diržų liežuvėlius. Nelaikykite už dirželių.
