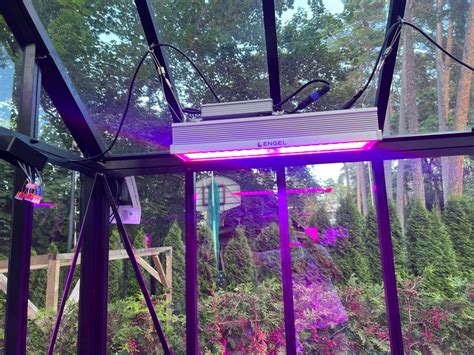

Nepakankamas šviesos kiekis neigiamai veikia žmogaus regos organus. Namų gamybos LED lempa bus puikus pagalbininkas apšviečiant namus ir pašalinus apšvietimo trūkumą tinkamoje vietoje. Kaip elementą galite naudoti LED matricas, juosteles ir šviesos diodus, paimtus atskirai. Šio išradimo išskirtinumas slypi tame, kad jį galite pagaminti iš bet kurio sugedusio apšvietimo įrenginio ir pritaikyti bet kokiam interjerui. Galite pagaminti lempą ant baterijų, šis sprendimas leis įrenginį sumontuoti patogioje vietoje. Unikalus abažūras nustato teisingą šviesos kryptį, patiks jums ir jūsų svečiams.
Aukštųjų technologijų stiliaus šviestuvas iš dviejų lentos gabalų ir LED juostos pagaminamas per 15 minučių.

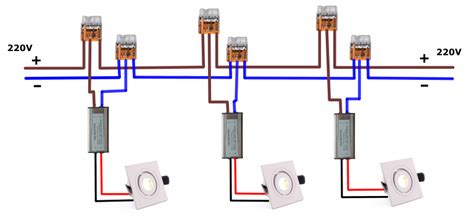

LED lempų pajungimo schemos
„Pasidaryk pats“ LED lempa prie maitinimo šaltinio jungiama dviem būdais. Pirmasis metodas apima tvarkyklės naudojimą kaip maitinimo šaltinį, o antrasis - maitinimo šaltinį.
Jei reikia savarankiškumo ir mobilumo, jums reikia baterijomis maitinamos lempos. Tokiu atveju prietaiso korpuse turi būti akumuliatoriaus skyrius. Geriau naudoti rėmą iš seno neveikiančio elektros prietaiso, naudojant sėdynes akumuliatoriams.
Naminė LED lempa. Kaip šviesos elementas - LED juostelė. Maitinimo šaltinis - DC maitinimo šaltinis.
Vairuotojas
Šviesos diodas yra netiesinė apkrova, jo elektriniai parametrai kinta priklausomai nuo darbo sąlygų. Naudojant vairuotojus nereikia srovės ribojimo rezistorius, visos tvarkyklės turi gamyklinę srovės stiprumo vertę, pagal šį indikatorių parenkamas šviesos diodų skaičius grandinėje.
Priklausomai nuo įtampos diapazono, kuriame veikia tvarkyklė, pasirenkamas nuosekliai sujungtų šviesos diodų skaičius, todėl prijungimas atliekamas lygiagrečiai serijiniu metodas.
DC maitinimo šaltinis
Vairuotojo ypatybė yra ta, kad ji visada gamina tą pačią srovę iš išėjimo filtro, neatsižvelgiant į įvesties įtampos dydį ir svyravimus. Jie gaminami tranzistorių arba mikroschemų pagrindu.
Maitinimo šaltinis
Maitinimo šaltinis turi tik vardinę išėjimo įtampą, šviesos diodo uždegimas atlieamas dėl to, kad grandinėje yra rezistorius, kuris apsaugo šviesos diodą nuo perdegimo. Kai rezistorius perdega, modulyje sumontuoti šviesos diodai gali visiškai sugesti.
Jei nenorite skaičiuoti grandinės su tvarkykle, tada geriau naudoti maitinimo šaltinį ir LED juostą. Šiuo atveju reikia atkreipti dėmesį į juostos galią ir maitinimo šaltinį, sukuriant 20 % maržą maitinimo šaltinio naudai.
LED juostos maitinimo tvarkyklė
Tvarkyklės naudojamos tik šviesos diodams prijungti ir yra visų pagrindas LED lempos. Svarbu pažymėti, kad tvarkyklė yra skirta dirbti tam tikroje grandinėje, ji neveiks kaip maitinimo šaltinis su kitais šviesos diodais. Prie maitinimo šaltinio galima prijungti bet kokius šviesos diodus, svarbiausia, kad grandinėje būtų sumontuotas srovės rezistorius, o šviesos diodų energijos suvartojimas neviršytų didžiausios maitinimo šaltinio vertės.
Naudojant rezistorių
Šviesos diodai turi vieną neigiamą savybę - pulsavimą (reguliarų mirgėjimą). Norint įveikti šį veiksnį ir padaryti šviesą švelnesnę, maitinimo grandinėje būtina naudoti priedą.
Tam naudojamas rezistorius ir kondensatorius. Lempos, turinčios papildomą atsparumą, turi švelnesnę šviesą, kuri teigiamai veikia žmogaus regėjimo organus.
Net pradedantysis meistras gali įgyvendinti šią schemą. 8-12 kOhm papildoma varža sumontuota grandinėje su nuosekliai sujungtais šviesos diodais.
Šviesai sušvelninti naudojama jungties schema su linijiniu stabilizatoriumi.
Elektrinė dalis
Taigi, išsiaiškinome maitinimo šaltinius, o dabar pažiūrėkime, ką galime maitinti. Kaip šviesos šaltinį galite naudoti LED juostelę, bet kokius atskirus reikiamos galios šviesos diodus ir LED matricas.
LED matrica
LED matrica - šviesos diodų rinkinys ant vieno pagrindo, kurių skaičius gali būti visiškai skirtingas. Skirtingai nuo juostos ir atskirų šviesos diodų, matrica yra puikus sprendimas, kuris patenkins bet kurį asmenį. Aktyviai naudojamas prožektoriai, turi skirtingus dydžius.
LED matrica be vairuotojo - nenaudokite gyvenamosiose vietose.
Kompaktiškas išdėstymas žymiai sumažina lentos dydį. Daugelis matricų yra pagrįstos plokšte, izoliuota nuo šviesos diodų, kuri yra šilumos kriauklė. Jei LED matricos galia yra labai didelė, reikia papildomo šilumos pašalinimo. Jis montuojamas su termo pasta.
Kai kurios LED matricos turi įmontuotą tvarkyklę ir yra prijungtos lituojant 220 V kintamosios srovės laidus tiesiai prie išvesties kontaktų, esančių ant plokštės. Tokių prietaisų nerekomenduojama naudoti gyvenamosiose patalpose dėl didelio bangavimo faktoriaus. Naudokite tvarkyklių matricas.
Naudodami tvarkyklės LED matricą gausite tiksliausią ir kompaktiškiausią šviesos diodų montavimą ant plokštės ir atitinkamai lempos išvaizda bus estetiška. Skleidžiamos šviesos kiekis jus labai džiugins, o jos ryškumą galite sušvelninti su papildomu pasipriešinimu.
LED tvarkyklės matrica yra kompaktiškas sprendimas. Padarykite „pasidaryk pats“ LED lempą naudodami šį sprendimą ir gaukite mažiausią dydį bei kryptingą šviesą.
Priklausomai nuo stiliaus ir dizaino nepamirškite apie LED juostelę, galima juostelę naudoti kartu su matrica, todėl galite sukurti specialų apšvietimą, nes juostelė turi daug spalvų atspalvių.
Idėjos kurti lempas
Idėjos pranašumas yra tas, kad šviestuvą galima montuoti stacionariai, taip pat pakabinti ant lubų. Jaunosios kartos kūrybiškumas labai praverčia - jų šedevrai taps gerais šviestuvų gaubtais, o kaip šviesos šaltinį geriausia naudoti galingus šviesos diodus arba nedidelę LED matricą.
Gamybos procesas yra visiškai paprastas, plastikinis gaubtas taps šviesos elemento ir abažūro tvirtinimo pagrindu. Šviesos šaltinį pritvirtinkite klijų pistoletu, abažūrą galima pritvirtinti klijais.
Kad lempa taptų girlianda, padarykite skylutes ir surinkite gaubtus ant sriegio.
Norėdami įgyvendinti šią idėją, jums reikės medinės sijos, trijų varžtų su 40 mm ilgio veržlėmis, metalo pjūklo, lempos lizdo ir elektros laido su kištuku. Konstrukcijos dydis parenkamas pagal jūsų poreikius.
Abažūras gali būti pagamintas atskirai arba vilkti esamą. Kaip rėmą geriau naudoti plieninę vielą. Dengimui naudokite bet kokią medžiagą, visos LED technologijos išskiria gana nedidelį šilumos kiekį, todėl gaisro rizika yra minimali.
Fiksuoti konstrukciniai elementai sutepami PVA klijais ir montuojami į spaustuką nejudančioje būsenoje, kol visiškai išdžius, šiltoje vietoje užteks vienos dienos.
Šarnyrinė dalis atliekama griežtai pagal žymėjimą, kitaip sugadinsite ruošinį. Atidžiai atlikite matavimus.
Convert Fluorescent Lamp to LED (E27 Bulb Hack, No Soldering)
Iš senos dėžutės galima pagaminti lempą su akumuliatoriumi. Tam reikia išpjauti skylutes, pro kurias šviesa pateks į patalpas. Patogiausia pjauti skalpeliu.
Labai gražiai atrodo variantas su įvairaus dydžio žvaigždėmis. Apšvietimo spalvą rinkitės individualiai.
Tokia lempa geriausiai tinka kaip papildomas apšvietimas arba kaip naktinė lemputė.

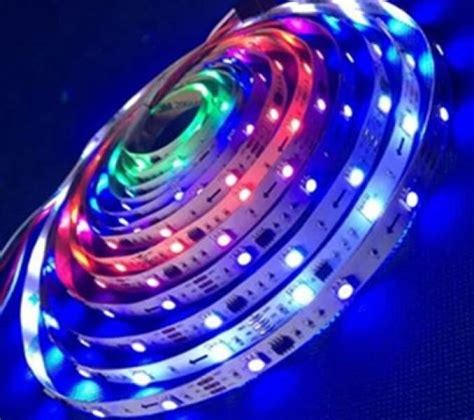

Aerozolis arba bet kokia panaudota skarda gali būti naudojama kaip pagrindas LED juostelei kloti.
Šis sprendimas naudojamas kompaktiškai išdėstyti didelę filmuotą medžiagą mažame plote. Stiprus šviesos srautas leis sumontuoti abažūrą, kuris nukreips šviesą į reikiamą vietą. Sutvarkykite savo nuožiūra.
Norint įgyvendinti tokią idėją, jums reikės pagrindo, vamzdelio ir LED juostelės. Visi konstrukciniai elementai surenkami visiškai paprastai. Ši lempa naudojama kaip naktinė šviesa.
Kartu su įprastomis linijinėmis lempomis plačiai paplito žiedinės lempos. Jei neturite specialaus įrankio, kuris padėtų puikiai tolygiai pjaustyti eksploatacines medžiagas (dėl specialių kreiptuvų), tada namuose pagamintas modelis neatrodys taip tvarkingas kaip pramoninis. Tą patį galima pasakyti ir apie elektrinių bei elektroninių komponentų litavimą. Pramoninis surinkimas dažniausiai grindžiamas tipinėmis schemomis. Savarankiškas surinkimas visada gali prisitaikyti prie esamų sąlygų. Šviestuvą galima pasigaminti „dešimtmečiams į priekį“: lengvas susidėvėjusių šviesos diodų keitimas, tvirtas pagrindas, pilnai remontuojamas, didžiausias atsparumas drėgmei - IP-69 pasieksite, jei užtepsite vandeniui, šviesai ir orui atsparią dangą, kurios nerūdija vanduo, alkoholis ar net kai kurios rūgštys. Originalus egzempliorius - jo nėra jokioje parduotuvėje, išparduotuvėje, jokioje prekyvietėje to nusipirkti negalima...
„Pasidaryk pats“ žiedinėje lempoje dažniausiai yra LED juostelė. Kitų šviesą skleidžiančių elementų - fluorescencinių, kaitinamųjų lempučių - naudojimas praktiškai beprasmis: abu sugenda. Be to, fluorescencinėse lempose yra nuodingų ir mirtinų gyvsidabrio garų. Paprastos - 1,5, 2,5, 3,5, 6,3, 12,6, 24, 26 ir 28 voltų kaitrinės lemputės - SSRS buvo gaminamos dideliais kiekiais, tačiau dabar jų jau seniai nebegaunama, jas galite rasti tik senose savo atsargose. „Neoną“ naudoti gana saugu (inertinės dujos netoksiškos), tačiau jam būdingi du trūkumai: aukšta įtampa ir trapumas.
Kompastu nubrėžkite apskritimus, kurių skersmuo, pavyzdžiui, 35 ir 31 cm. Uždėkite sudėtinę liniją - ji turi būti lygi kaip liniuote - virš pirmojo apskritimo. Gautą kartono formą apvyniokite LED juostele.
Namuose gana paprasta pasigaminti lempą iš metalinio plastikinio vamzdžio. Tam nereikia kažko nepaprasto - metalinį-plastikinį vamzdį galima nusipirkti ir rasti net šiukšlių krūvoje. Kelių įtrūkimų ar skylių buvimas neturi įtakos kokybei - jis nenaudojamas vandeniui, bet kaip guolio atrama, svarbiausia, kad nebūtų raukšlių ir įlenkimų, kurie sugadintų naminio foninio apšvietimo išvaizdą.
Iš vamzdelio išlenkite žiedą. Įdėkite mygtukus vamzdyje - jiems išpjaunamos skylės. Lengviausias būdas yra klijuoti juos ant Moment-1 klijų arba karšto lydalo klijų, tačiau tuo tvirtesnis yra sujungimas varžtais ir veržlėmis. Nepamirškite po veržle padėti spyruoklinės poveržlės, o iš abiejų pusių - prispaudžiamųjų poveržlių - kiekvienam varžtui. Uždarykite žiedą naudojant mažesnį vamzdelį arba naudojant ilgą apvalią medžio gabalą. Pritvirtinkite žiedą prie laikiklio. Tai gali būti, pavyzdžiui, skėčio rankena arba pagrindas su trikojo lazdele. Supjaustykite LED juostelę į gabalus...
Juosta, skirta 12 arba 24 V maitinimui, nukirpta pagal gamykloje uždėtą montavimo žymėjimą. Kiekviena dalis gali būti lituojama taškuose, pažymėtuose + arba -. Jei juosta apvyniota žiedu aplink ją, spirale, tada jos kirpti nebūtina: šviesa krenta į visas puses, sukurdama tolygų apšvietimą. Pritvirtinkite juostą prie žiedo tais pačiais (termo) klijais... Įdėkite kintamosios srovės adapterį į trikojį (pagrindą), priveskite laidus prie mygtukų, ištraukite maitinimo laidą.
